光纖傳感器在測試技術中的應用

發布時間:2022-07-26 15:59:37瀏覽次數:440來源于:立浦科技

光纖溫度傳感器-傳光型光纖溫度傳感器

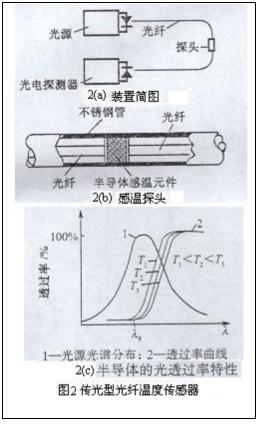

圖 2(a) 為半導體吸光型 (傳光型)光纖溫度傳感器示意圖,將一根切斷的光導纖維裝在細鋼管內,光纖兩端面間夾有一塊半導體感溫薄片(如GaAs或InP),這種半導體感溫薄片透射光強隨被測溫度而變化。因此,當光纖一端輸入一恒定光強的光時,由于半導體感溫薄片透射能力隨溫度變化,光纖另一端接收元件所接受的光強也隨被測溫度而改變。于是通過測量光探測器輸出的電量,便能遙測到感溫探頭2(b)處的溫度。




探頭中,半導體材料的透過率與溫度的特性曲線如圖 2(c)所示,當溫度升高時,其透過率曲線向長波長方向移動。顯然,半導體材料的吸收率與其禁帶寬度Eg有關,禁帶寬度又隨溫度而變化,多數半導體材料的禁帶寬度Eg隨溫度丁的升高幾乎線性地減小,對應于半導體的透過率特性曲線邊沿的波長λg隨溫度升高向長波方向位移。當一個輻射光譜與λg相一致的光源發出的光,通過此半導體時,其透射光的強度隨溫度丁的升高而減少。那何為傳光型光纖傳感器?


傳光型光纖傳感器中的光纖僅作為傳輸光的介質,只起傳輸光波的作用,對外界信息的“感覺”功能是依靠其它物質的敏感元件來完成的,因此必須在光纖端面或中間加裝其它敏感元件才能構成傳感器。這樣,傳感器中的光纖中間是中斷的、不連續的,中斷部分要接上其它介質的敏感元件,如圖 1所示。


調制器是敏感元件,置于入射光纖和接收光纖之間,在被測對象的作用下,使敏感元件的光路遮斷或使敏感元件的光穿透率發生變化,這樣,光探測器所接收的光量便成為被測對象調制后的信號,經放大、解凋后,就可得到被測對象。


3.2光纖液位傳感器


基于全內反射原理,可以設計成光纖液位傳感器。光纖液位傳感器由以下三部分組成:


*接觸液體后光反射量的檢測器件即光敏感元件;


*傳輸光信號的雙芯光纖;


*發光、受光和信號處理的接收裝置。

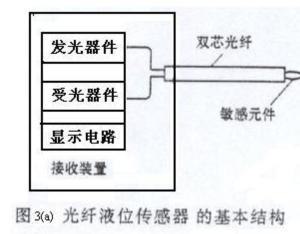

圖 3(a)所示為光纖液位傳感器的基本結構。這種傳感器的敏感元件和傳輸信號的光纖均由玻璃纖維構成,故有絕緣性能好和抗電磁噪聲等優點。

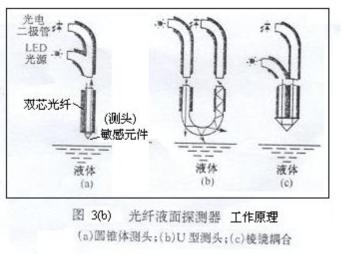

光纖液位傳感器的工作原理如圖 3(b)所示。發光器件射出來的光通過傳輸光纖送到敏感元件,在敏感元件的球面上,有一部分透過,而其余的光被反射回來。當敏感元件與液體相接觸時,與空氣接觸相比,球面部的光透射量增大,而反射量減少。因此,由反射光量即可知道敏感元件是否接觸液體。反射光量決定于敏感元件玻璃的折射率和被測定物質的折射率。被測物質的折射率越大,反射光量越小。來自敏感元件的反射光,通過傳輸光纖由受光器件的光電晶體管進行光電轉換后輸出。敏感元件的反射光量的變化,若以空氣的光量為基準,在水中則為-6-—7dB,在油中為-25—30dB。可對反射光量差別很大的水和油等進行物質判別。




用微光檢測液位的光纖液位傳感器有如下特點:


*能用于易燃、易爆物等設施中;


*敏感元件的尺寸小,可用于檢測微量液體;


*從檢測液體開始到檢測信號輸出為止的響應時間短;


*敏感元件是玻璃的,故有抗化學腐蝕性;


*能檢測兩種(油、水等)液體界面:


*價格低廉。


在實際應用中應注意,光纖液面?zhèn)鞲衅鞑灰擞糜跈z測粘附在敏感元件玻璃表面的物質。如何檢測液位?


在裝有液體的槽內。將敏感元件安裝在液面下預定檢測的高度。當液面低于這一高度時,從敏感元件產生的反射光量就增加,根據這時,發生的信號就能檢測出液面位置。若在不同高度安裝敏感元件,則可檢測液面的高度
